Neuroanatomy Atlas / 神经解剖图谱
Visual Anatomy / 解剖定位
先知道结构在哪里，再看毗邻、功能、通路与临床定位。原图与标注图均可点击放大；PROBABLE 表示边界或图像质量仍有限。
Primary Spatial Locator / 主要定位图

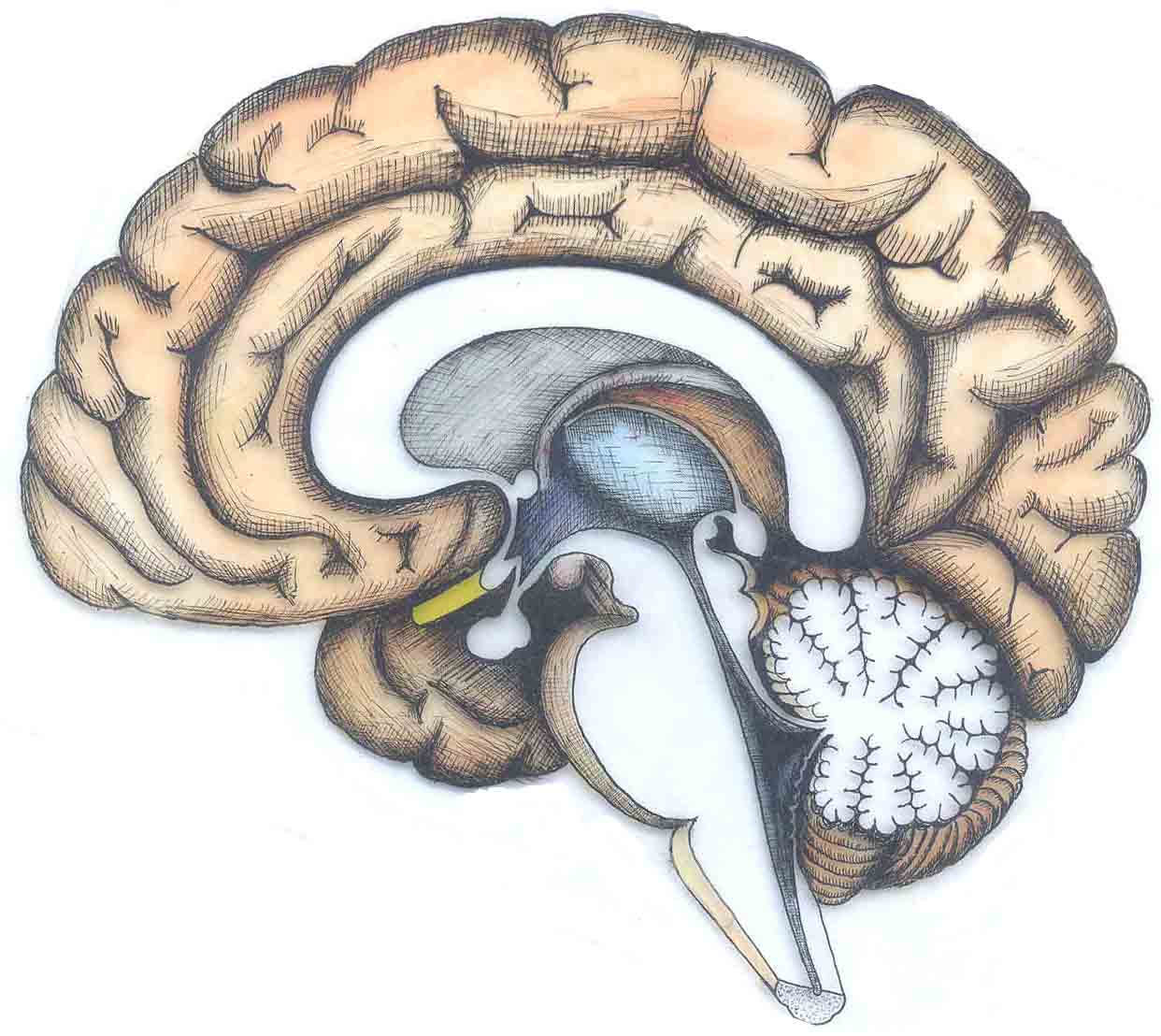

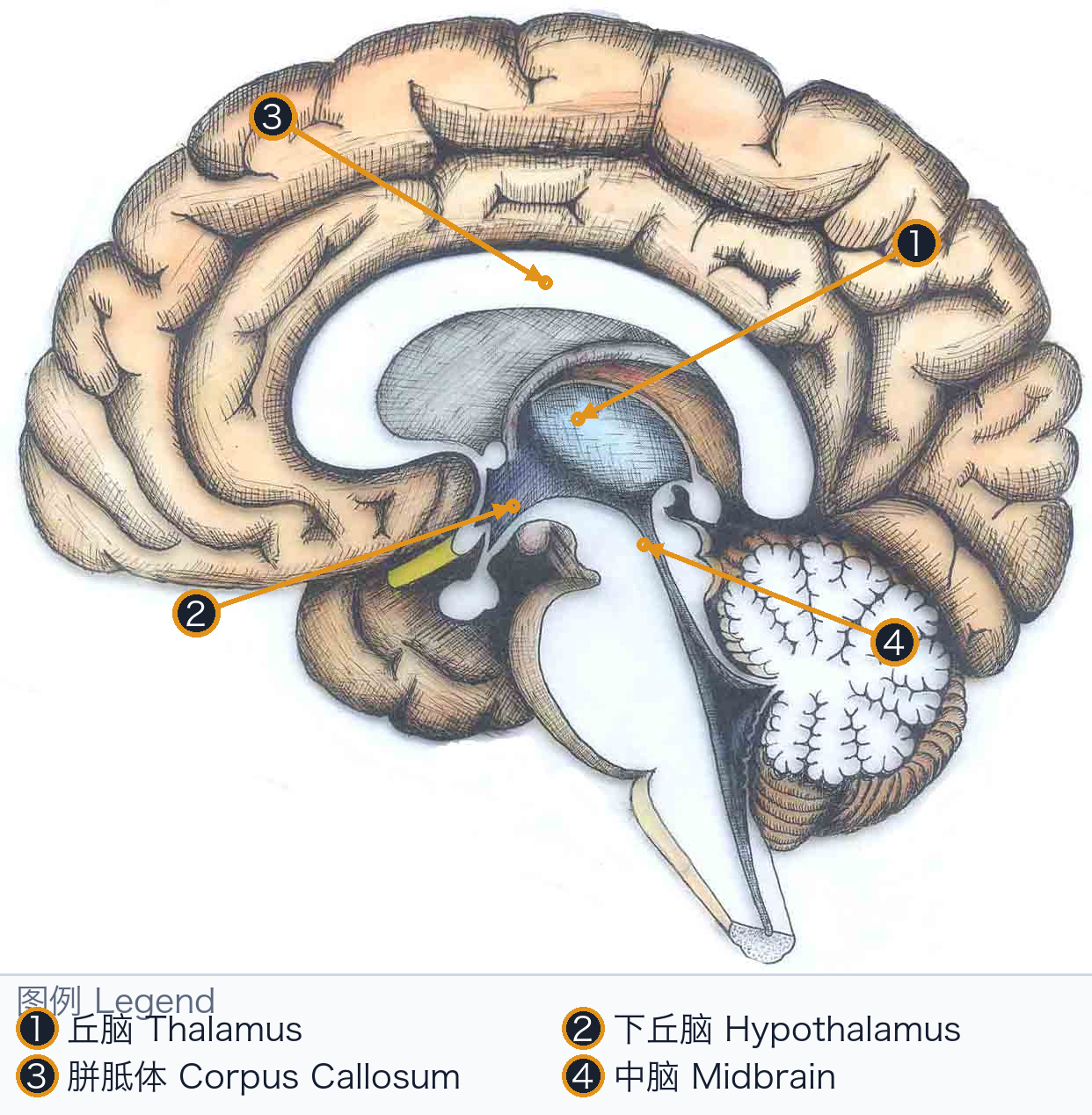

间脑空间定位 Diencephalon Spatial Locator
Additional Useful Views / 其他有用切面

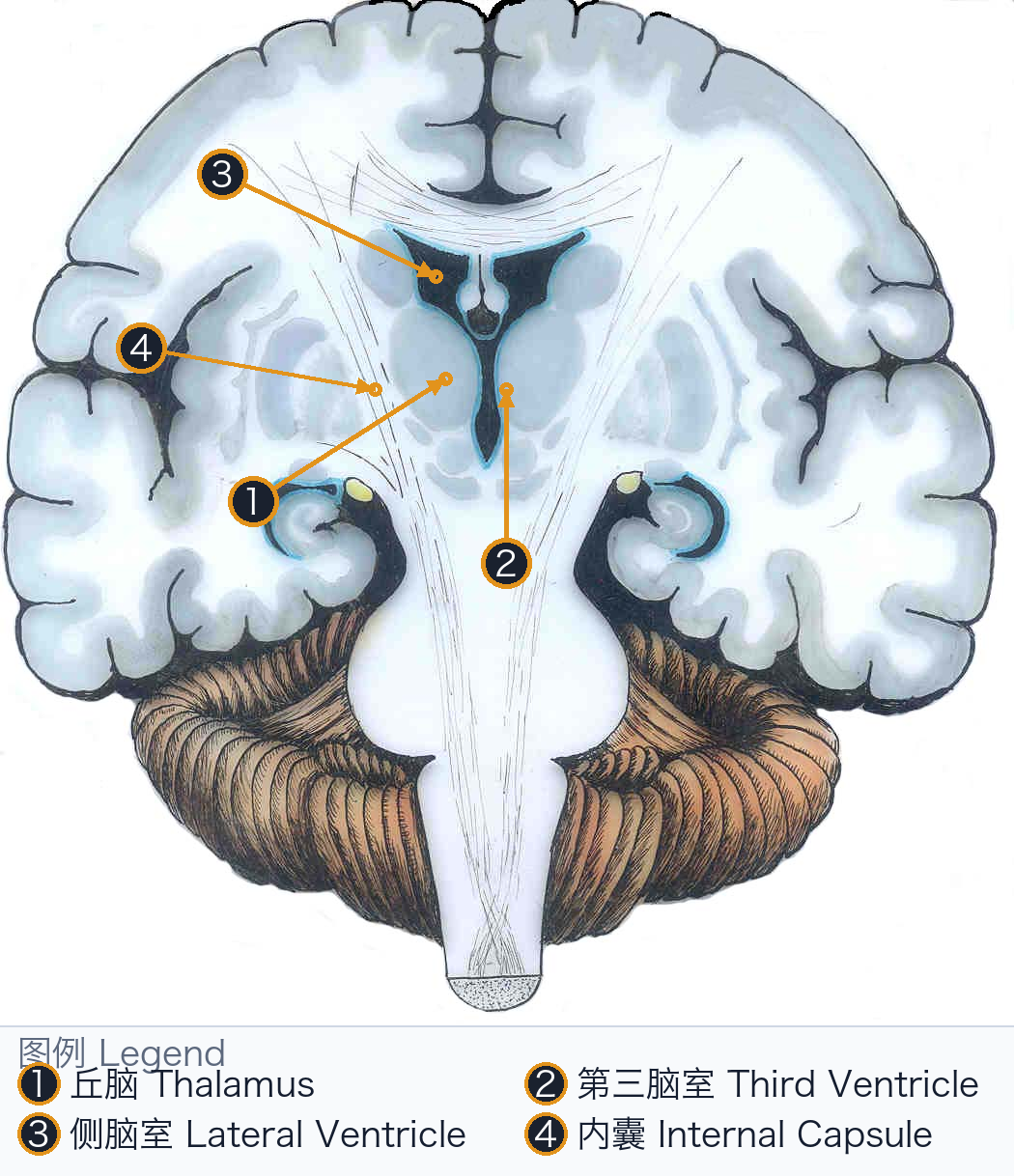

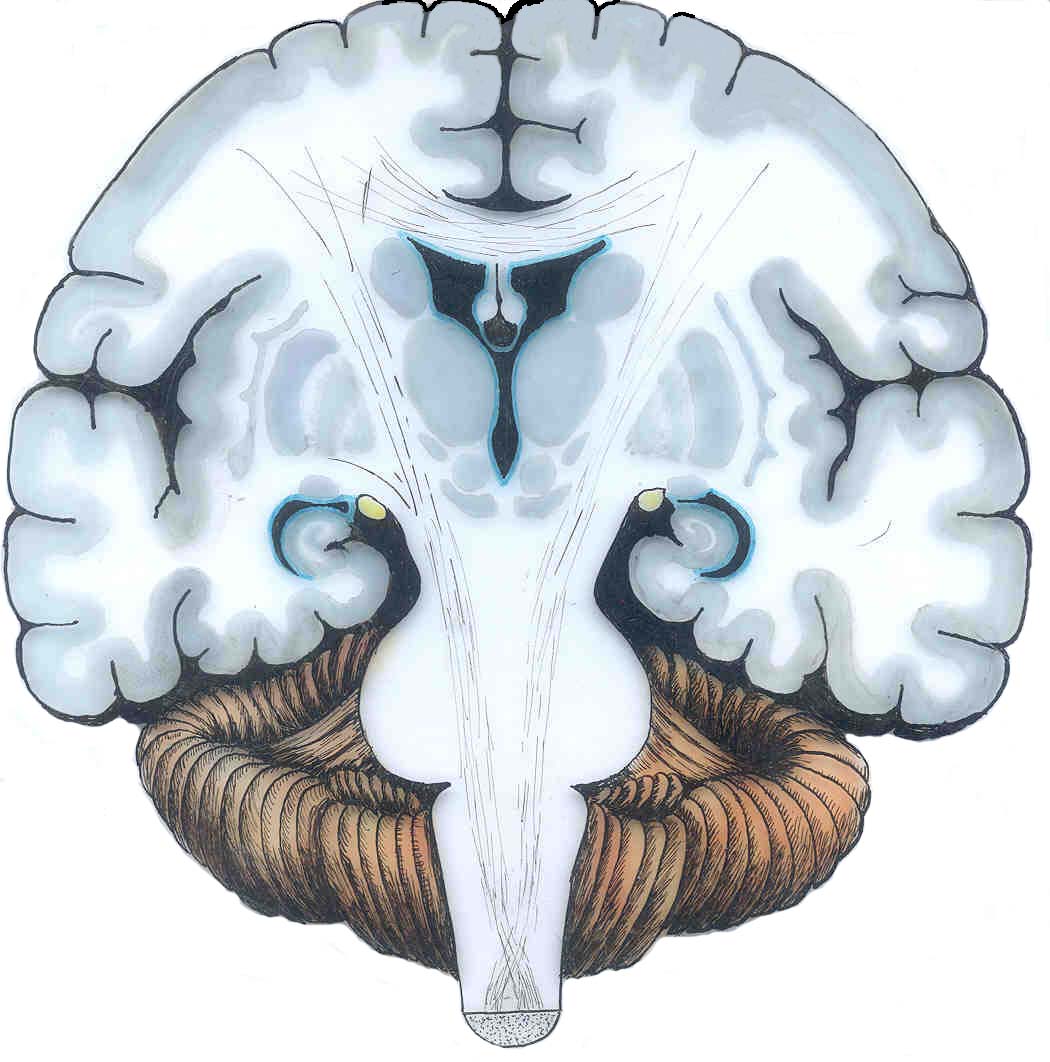

丘脑—第三脑室—内囊 Thalamus–Third Ventricle–Internal Capsule

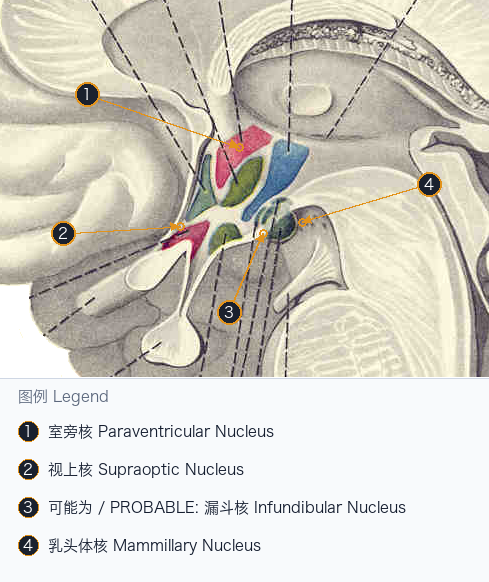

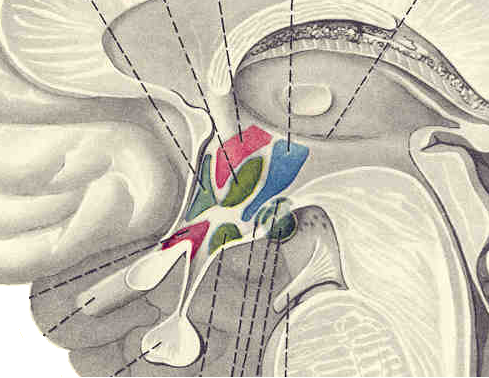

下丘脑核团与邻近结构 Hypothalamic Nuclei and Relations

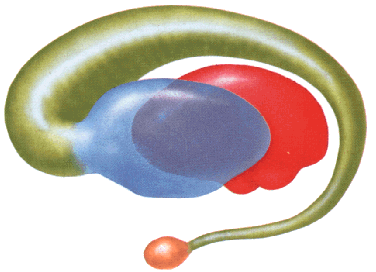

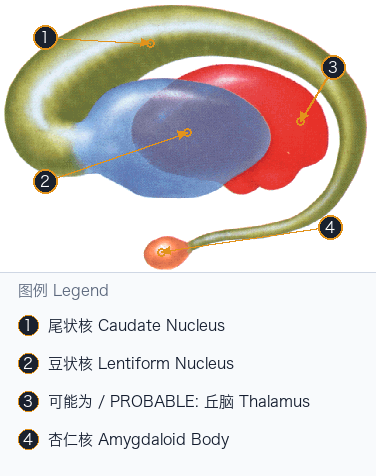

基底核组成 Basal Nuclei Components

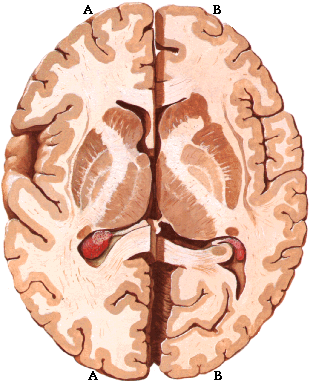

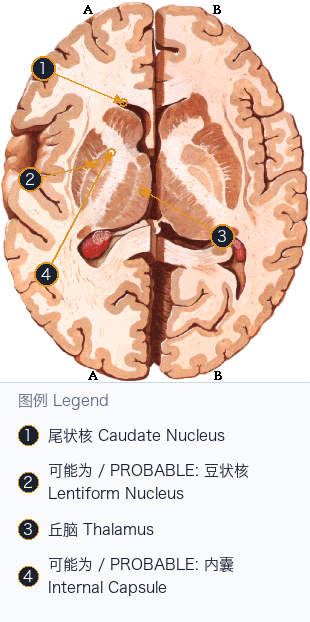

基底核轴位空间定位 Basal Nuclei Axial Locator

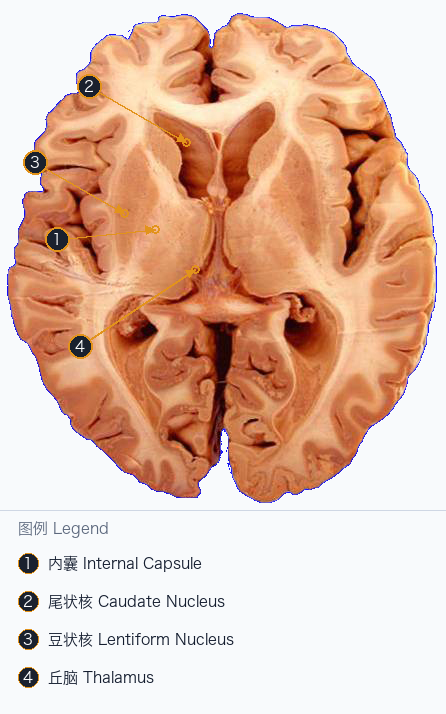

内囊轴位空间定位 Internal Capsule Axial Locator

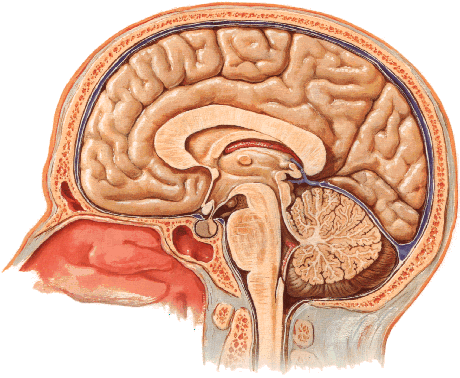

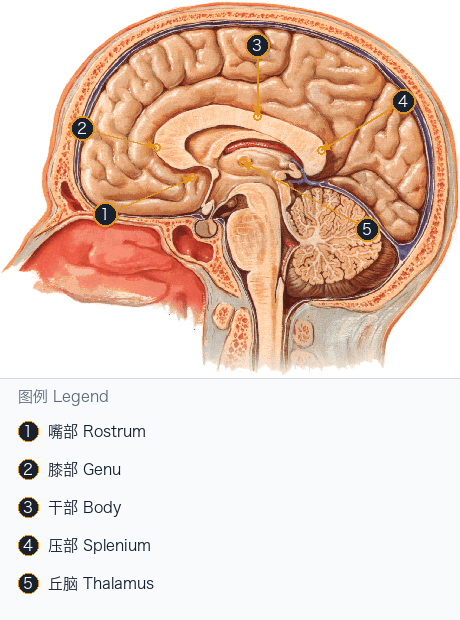

胼胝体矢状位空间定位 Corpus Callosum Sagittal Locator

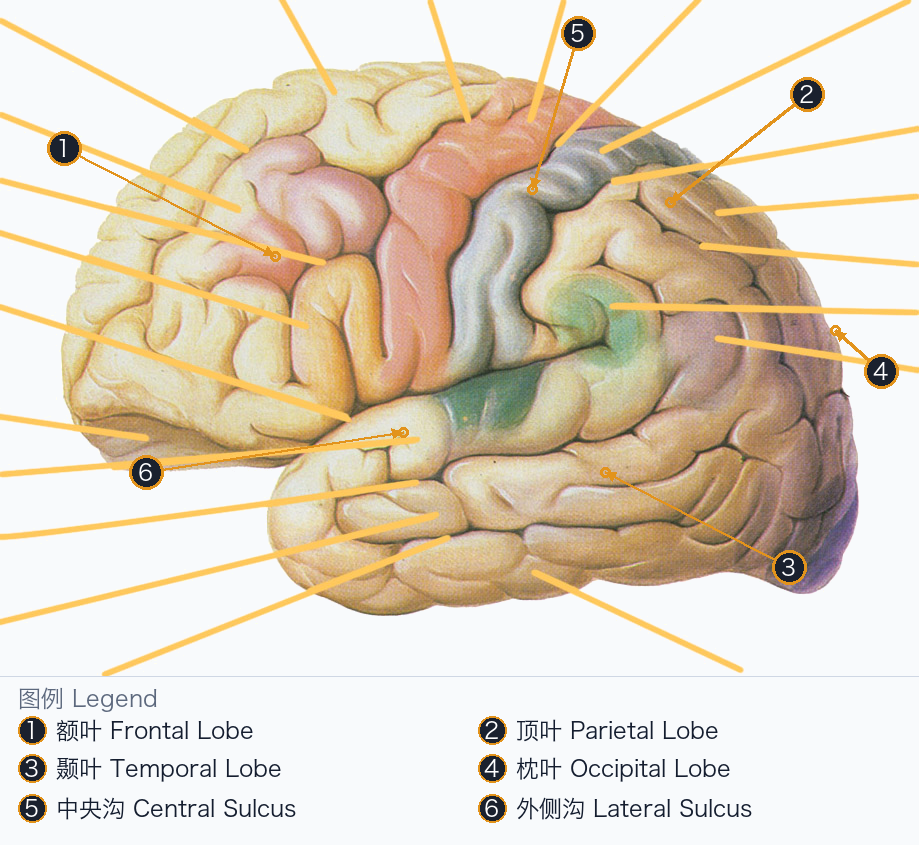

大脑皮层上外侧面 Cerebral Cortex Lateral Surface

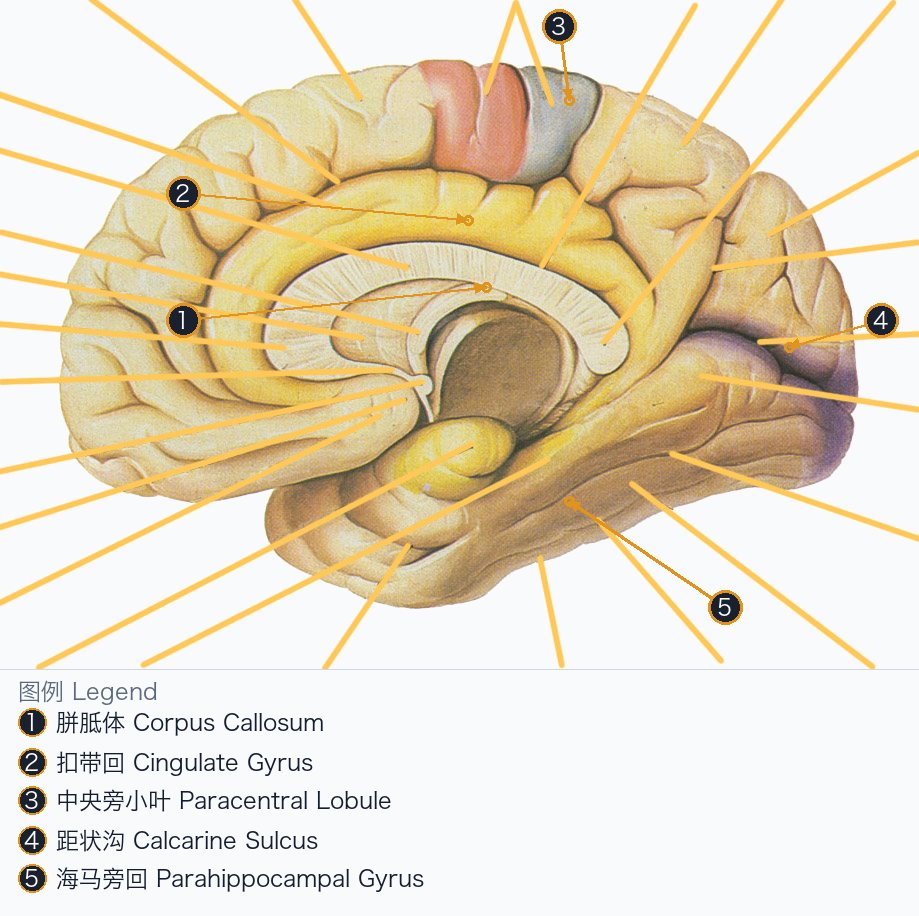

大脑皮层内侧面 Cerebral Cortex Medial Surface

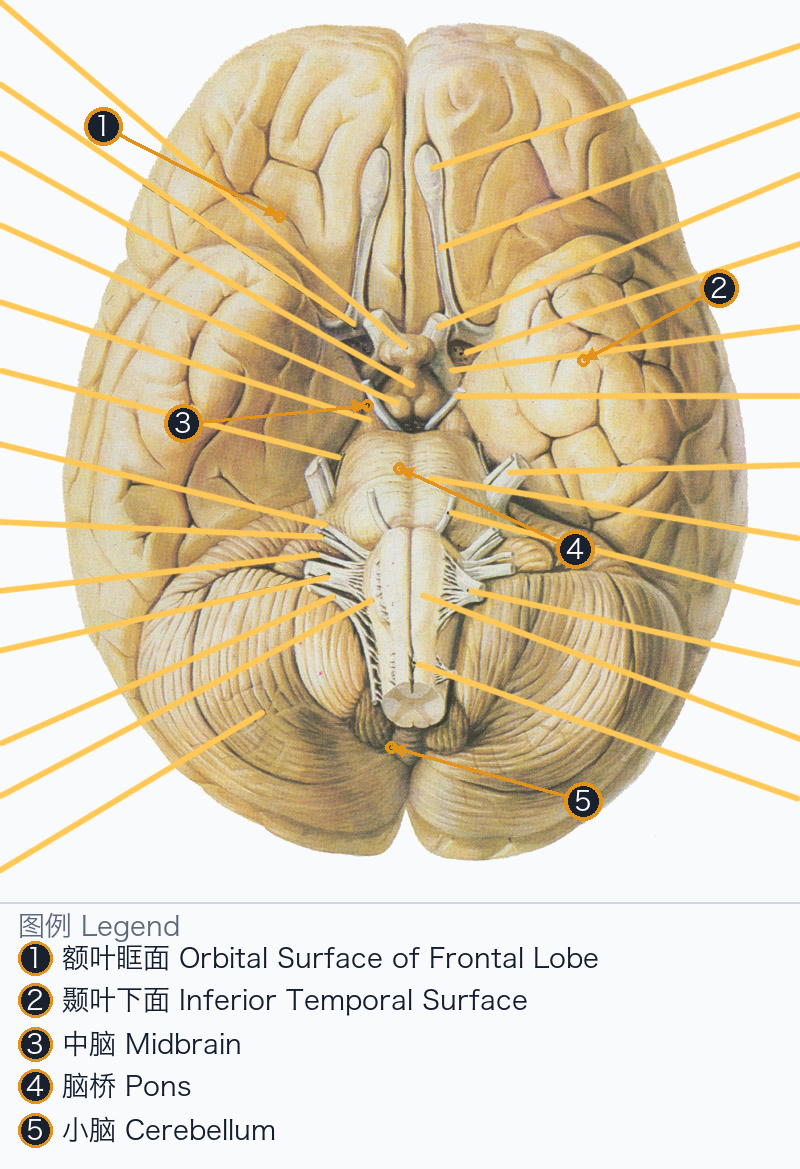

大脑皮层下面 Cerebral Cortex Inferior Surface
脑干腹侧定位 Brainstem Ventral Locator
脑干背侧定位 Brainstem Dorsal Locator
脑干与第四脑室 Brainstem and Fourth Ventricle
Atlas 是结构知识页的视觉入口，不是与 Knowledge Base 分离的图片仓库。atlas.json 是图片—结构—定位关系的注册表；HTML 会把相关 Visual Anatomy Block 自动放在重要结构页面的标题之后、正文之前。
Registered Visual Pairs / 已注册视觉对
- L01 已注册 10 组课程原图 + 双语标注图，覆盖丘脑、下丘脑、第三脑室、基底核、内囊、胼胝体与大脑皮层三个表面。
- L02 已注册 3 组课程原图 + 双语标注图，覆盖脑干腹侧、背侧与正中矢状面定位。
- L03 新增 8 张“仅原图”课程图，覆盖小脑位置、表面、分叶、皮质、深核、小脑脚、Willis 环与冠状面供血区；三份 PPT 均已纳入。
- 每组均记录 Lecture + Slide、实际源文件、源图 SHA-256、切面、视觉角色、
CONFIRMED/PROBABLE、最终视觉复核、使用边界与反向知识链接；完整字段见 atlas.json。 - 重要结构页至少需要一张
spatial-locator；需要多切面时由结构页views_required明确声明并由质量检查强制验证。 - 本轮已完成 10/10 图像审计：6 张修正，4 张复核后无实质性更改；详见 Neuroanatomy Annotation Audit。
Confidence / 置信度
CONFIRMED：10 组图像的全部正式箭头均达到确认标准。PROBABLE：3 组图像保留明确的可见提示，涉及基底核低分辨率边界、基底核示意图的背景丘脑、下丘脑漏斗核。UNCERTAIN：不得生成看起来确定的正式箭头；本轮没有把UNCERTAIN项写入成品图。
Original-only Course Images / 仅原图的课程图片
| Topic / Plane | Original | Course Source | Status | Related Entry |
|---|---|---|---|---|
| 运动皮质躯体定位 / medial view | 原图 | [PPT:L01:S027] | 课件原图自带中文标注，暂不重复标注 | 皮质功能定位 |
| 感觉皮质躯体定位 / medial view | 原图 | [PPT:L01:S027] | 课件原图自带中文标注，暂不重复标注 | 皮质功能定位 |
| 小脑在颅后窝的位置 / cranial cavity + inferior view | 原图 | 《小脑 - 修改》[PPT:L03:S003] | 课件整页原图；已目视核对，不新增箭头 | 小脑概览 |
| 小脑上面与下面 / superior + inferior views | 原图 | 《小脑 - 修改》[PPT:L03:S010] | 课件整页原图；保留原标注 | 小脑概览 |
| 小脑形态分叶 / superior + inferior views | 原图 | 《小脑 - 修改》[PPT:L03:S013] | 课件整页原图；保留原着色与标注 | 小脑概览 |
| 小脑皮质三层 / histologic schematic | 原图 | 《小脑 - 修改》[PPT:L03:S016] | 课件整页原图；保留中英文标注 | 小脑内部与功能组织 |
| 小脑深核 / transverse schematic | 原图 | 《脑卒中神经调控新靶点-小脑调控》[PPT:L03:S006] | 课件整页原图；保留原标注 | 小脑内部与功能组织 |
| 三对小脑脚 / sagittal schematic | 原图 | 《小脑 - 修改》[PPT:L03:S024] | 课件整页原图；保留原标注 | 小脑脚与传入传出 |
| Willis 环 / inferior view | 原图 | 《脑的动脉》[PPT:L03:S010] | 课件整页原图；保留原英文图与中文标注 | 脑的动脉与供血区 |
| 大脑动脉供血区 / coronal | 原图 | 《脑的动脉》[PPT:L03:S038] | 课件整页原图；边界按示意阅读 | 脑的动脉与供血区 |
原图保存在 original/，标注图和审核 sidecar 保存在 annotated/；原图不可被标注图覆盖。优先清晰、完整且具有空间定位价值的最佳版本，相同图像只增加来源记录；不同切面或确有新增信息时才并存。
L03 这 8 张图是 PPT 原标注整页图，不进入需要“原图 + 新绘箭头图”的 V2 标注对，也不赋予箭头置信度；这是有意保留的 original-only 状态。
L03 小脑与脑血管 / Cerebellum and Cerebral Circulation
小脑位置、表面与分叶
《小脑 - 修改》第 3 页。[PPT:L03:S003]
《小脑 - 修改》第 10 页。[PPT:L03:S010]
《小脑 - 修改》第 13 页。[PPT:L03:S013]
小脑皮质、深核与小脑脚
《小脑 - 修改》第 16 页。[PPT:L03:S016]
《脑卒中神经调控新靶点-小脑调控》第 6 页。[PPT:L03:S006]
《小脑 - 修改》第 24 页。[PPT:L03:S024]
Willis 环与大脑供血区
《脑的动脉》第 10 页。[PPT:L03:S010]
《脑的动脉》第 38 页。[PPT:L03:S038]
脑干腹侧定位 Brainstem Ventral Locator
ATLAS-L02-BRAINSTEM-VENTRAL · L02 · 脑干.ppt · Slide 4 · schematic-3d · CONFIRMED（仅本轮新增的 4 个整体定位箭头）。
来源：[PPT:L02:S004]。
脑干背侧定位 Brainstem Dorsal Locator
ATLAS-L02-BRAINSTEM-DORSAL · L02 · 脑干.ppt · Slide 8 · schematic-3d · CONFIRMED（仅本轮新增的 4 个整体定位箭头）。
来源：[PPT:L02:S008]。
脑干与第四脑室 Brainstem and Fourth Ventricle
ATLAS-L02-BRAINSTEM-SAGITTAL · L02 · 脑干.ppt · Slide 3 · midsagittal · CONFIRMED（仅本轮新增的 4 个整体定位箭头）。
来源：[PPT:L02:S003]。
